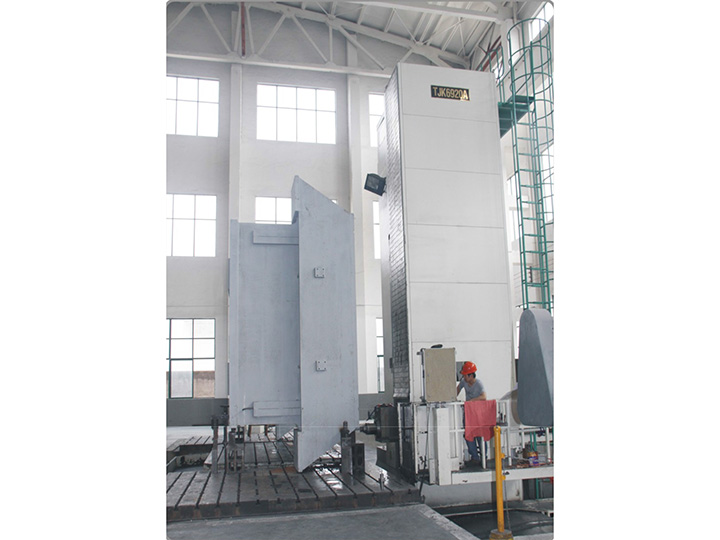

昆明TJK 6920 A NC床置きフライスボーリングマシン

昆明TJK 6920 A NC制御床置きフライスボーリング製品詳細

昆明TJK 6920 Aは昆明で生産された重型NC着地フライスボーリングマシンであり、大ストローク、高剛性、高精度を専門に生産している。エネルギー、建設機械、船舶、軌道交通などの分野の大型重構造部品を加工するために設計されています。ボーリング、ミリング、ドリル、拡孔、タップなどの多種の技術を集積することができ、大型筐体、風力タービンフランジ、圧力容器エンドキャップ、大型フレーム、その他のワークのバッチとカスタマイズ加工に適している。全体構造が安定し、加工効率が高く、重機加工の核心設備である。

昆明TJK 6920 A NC床置きフライスボーリングコア技術パラメータ

-主軸直径：Φ200 mm、主軸テーパ穴ISO 50、回転数3-1200 r/min（無段調速）。
−送りストローク：X軸≦16000 mm、Y軸≦4000 mm、Z軸≦3000 mm、W軸≦1000 mm。
-テーブル：標準配置4000×4000 mm、最大荷重63 T、オプションCNC回転テーブル。
-加工精度：位置決め精度±0.02 mm/1000 mm、繰り返し位置決め精度±0.01 mm。
-コア配置：標準ハイエンドデジタル制御システム、45 kW大出力主軸モータ、輸入精密伝動部品、重鎖板式排屑機+高圧冷却システム。
-機械全体の剛性：ベッド/支柱はHT 300高強度鋳鉄を用いて全体的に鋳造したものである。二重時効処理を経て、応力を除去し、衝撃に抵抗し、変形を防止する。

昆明TJK 6920 Aデジタル制御床置きフライスボーリングコア製品の優位性

1.重型加工能力：大口径主軸+大規模荷重受けテーブルは、63 T以下の超重型ワークの加工に適し、大規模構造部品の使い捨てクランプと加工需要を満たす。
2.高精度、高安定性：精密数値制御システムは輸入伝動部品と協力し、位置付けが正確で、機械全体の剛性が強く、長期加工精度の維持が良好である。
3.高効率複合加工：1回のクランプで複数の工程を完成でき、クランプ誤差を減少し、大型ワークの加工効率を著しく向上させる。
4.適応性：カスタム延長ストロークをサポートし、ミルヘッド部品/工具ライブラリを取り付け、異なる再ロード加工シーンの個性的な需要を満たす。
5.成熟信頼性：昆明原工場は精密に製造し、機械技術が成熟し、故障率が低く、工業現場の連続生産に適している。

昆明TJK 6920 A NC制御床置きフライスボーリングマシンの加工シーンへの適用

風力エネルギー/原子力設備、建設機械の大型台座/ターンテーブル、船舶エンジンフレーム、軌道交通用車体治具、大型圧力容器、大型工作機械ベッドなどの大型、大型、高精度金属構造部品の加工。
